ИА 01009-800 клапан герметический
Предназначен для отключения помещений от наружной среды или одних помещений от других. Устанавливаются на воздуховодах вентиляционных систем.
цена по запросу
Корпус клапана герметического вентиляционного ИА 01009-800 с электроприводом с помощью ответных фланцев присоединяется к воздуховодам. Концы вентиляционных труб, между которыми устанавливается ГК ИА 01009-800, должны быть закреплены так, чтобы усилия от веса или прогиба трубопровода не передавались на болтовые соединения фланцев.
При открытии клапана ГК ИА 01009-800 электропривод передает вращение валу, соединенному с тарелью. В начале поворота вала на 20°-30° тарель отходит от седла корпуса ГК ИА 01009-800, поворачиваясь, что достигается посредством трех пружин.
При дальнейшем повороте вала на 90° тарель совместно с рычагом устанавливается параллельно оси прохода ГК ИА 01009-800, открывая проход для среды. Поворот вала прекращается при срабатывании микровыключателя, который разрывает цепь управления электродвигателем.
ГК ИА 01009-800 происходит в порядке обратном открытию.

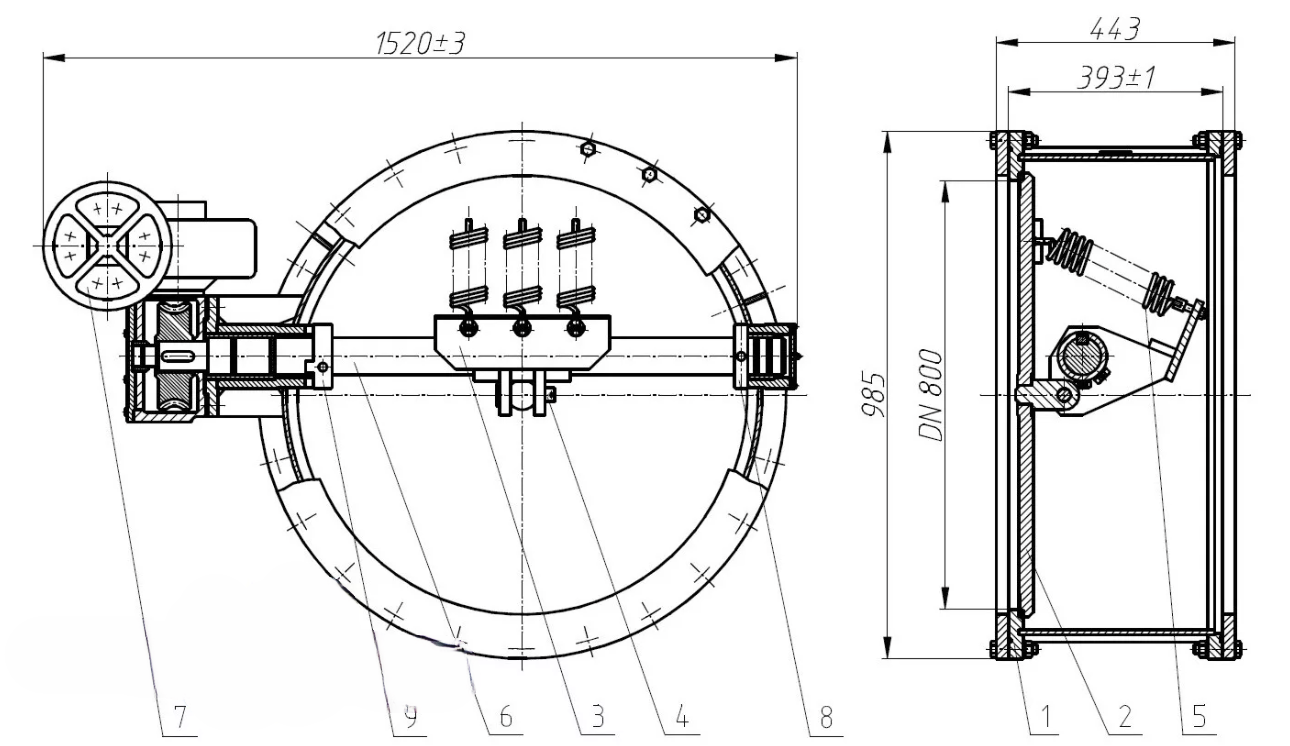

Рис.: Клапан герметический вентиляционный – ГК ИА 01009-800
1 – Корпус, 2 – Тарель, 3 – Рычаг, 4 – Ось, 5 – Пружина, 6 – Вал, 7 – Электропривод, 8 – Кольцо, 9 – Ограничител
