ИА 01010-300 клапан герметический

Корпус ГК ИА 01010-300 с ручным приводом с помощью ответных фланцев присоединяется к воздуховодам. Концы вентиляционных труб, между которыми устанавливается ГК ИА 01010-300, должны быть закреплены так, чтобы усилия от веса или прогиба трубопровода не передавались на болтовые соединения фланцев. Для монтажа в проеме воздуховода совместно ГК ИА 01010-300 изготавливается люк-вставка требуемого диаметра. Открытие заслонки ГК ИА 01010-300 происходит в два этапа. При открытии гермоклапана ГК ИА 01010-300 ручной привод передает вращение валу, соединенному с тарелью. В начале поворота вала на 20°-30° тарель отходит от седла корпуса ГК ИА 01010-300, но не поворачивается, а стабилизируется пружиной в положении, параллельном седлу корпуса. При последующем повороте вала на 90° тарель совместно с рычагом также поворачивается и устанавливается в положении, перпендикулярном седлу гермоклапана ГК ИА 01010-300 и параллельном оси воздуховода, открывая проход для среды. Для ограничения поворота тарели при открытии служит заштифтованный на валу клапана ГК ИА 01010-300 ограничитель, который упирается в выступ на корпусе. Положение тарели «открыто» и «закрыто» определяется при помощи указателя.

Закрытие прохода клапана ГК ИА 01010-300 происходит в порядке обратном открытию. Тарель сначала поворачивается на 90°, становится параллельно седла, затем, при дальнейшем повороте вала на 20-30° прижимается к седлу корпуса.

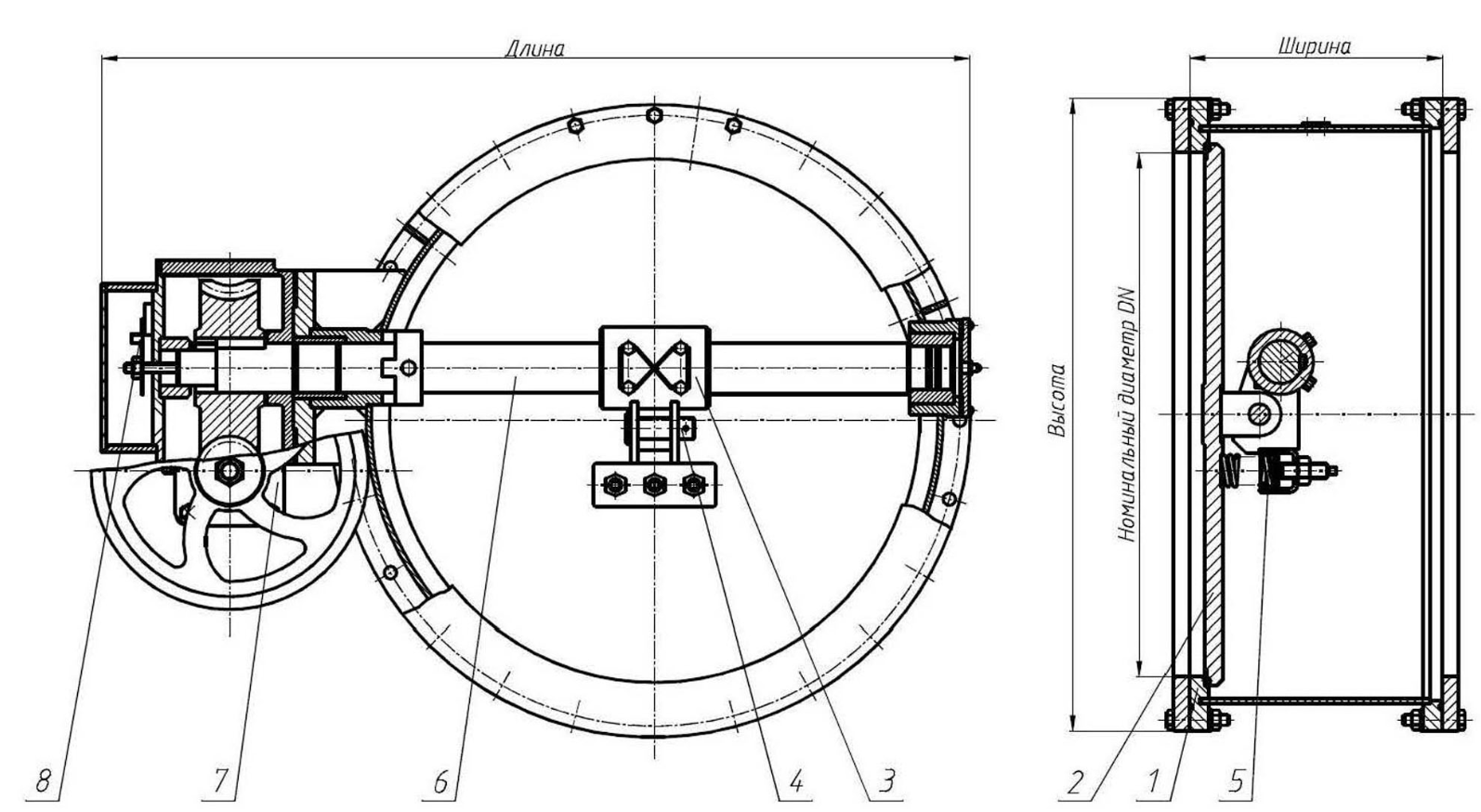

Рис.: Клапан герметический вентиляционный ГК ИА 01010-300

1  – Корпус, 2 – Тарель, 3 – Рычаг, 4 – Ось, 5 – Пружина, 6 – Вал, 7 – Ручной привод, 8 – Ограничитель, 9 – Указатель
